三星貼片電容命名規則
瀏覽次數：1489
|
發布日期：2020-11-25
三星貼片電容命名規則：

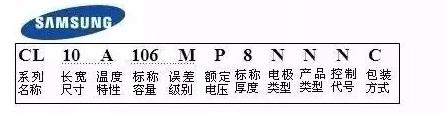

例如：三星電容型號：CL10A106MP8NNNC
1、系列編碼：
CL=積層陶瓷電容
2、尺寸編碼：
03=0201(0603) 21=0805(2012) 42=1808(4520) 05=0402(1005) 31=1206(3216) 43=1812(4532)
2、尺寸編碼：
03=0201(0603) 21=0805(2012) 42=1808(4520) 05=0402(1005) 31=1206(3216) 43=1812(4532)
10=0603(1608) 32=1210(3225) 55=2220(5750) 14=0504(1410) 01=0306(0816) 12=0508(1220)
3、電介質編碼:
I類:C=C0G S=S2H L=S2L P=P2H T=T2H R=R2H U=U2H
II類:A=X5R F=Y5V B=X7R X=X6S Y=X7S
4、電容編碼：
容量電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后"O"的位數如：104 = 1 00000 (單位pF);如果中間一位為R 則表示"."如：4R7 = 4.7pF。106 = 10UF
4、電容編碼：
容量電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后"O"的位數如：104 = 1 00000 (單位pF);如果中間一位為R 則表示"."如：4R7 = 4.7pF。106 = 10UF
5、公差編碼：
誤差： B=±0.1pf F=±1% K=±10% C=±0.25pf G=±2% M=±20% D=±0.5pf J=±5% Z=+80/-20%
6、額定電壓編碼：
承受的耐壓：R=4V Q=6.3V P=10V O=16V A= 25V B= 50V C=100V D=200V E=250V G=500V H=630V I=1000V J=2000V K=3000V
7、厚度編碼：
3=0.30毫米 5=0.50毫米 8=0.80毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米 Q=1.25毫米 V=2.5毫米
8、內電極/端子電鍍編碼：
A=常規產品 鈀/銀/鎳屏蔽/錫 100%
N=常規產品 鎳/銅/鎳屏蔽/錫 100%
G=常規產品 銅/銅/鎳屏蔽/錫 100%
L=低側面產品 鎳/銅/鎳屏蔽/錫 100%
A=常規產品 鈀/銀/鎳屏蔽/錫 100%
N=常規產品 鎳/銅/鎳屏蔽/錫 100%
G=常規產品 銅/銅/鎳屏蔽/錫 100%
L=低側面產品 鎳/銅/鎳屏蔽/錫 100%
9、產品類型：
10、則是特殊編碼：
11、包裝方式：
B=散裝 O=紙版箱料帶,10英寸料盤 E=壓花紙版箱,7英寸料盤
B=散裝 O=紙版箱料帶,10英寸料盤 E=壓花紙版箱,7英寸料盤
P=散裝箱 D=紙版箱料帶,13英寸料盤(10000ea) F=壓花紙版箱,13英寸料盤 C=紙版箱料帶,7英寸料盤 L=紙版箱料帶,13英寸料盤(15,000ea) S=壓花紙版箱,10英寸料盤。
